La norme NF EN ISO 19650 (sur lemanagement de l’information)

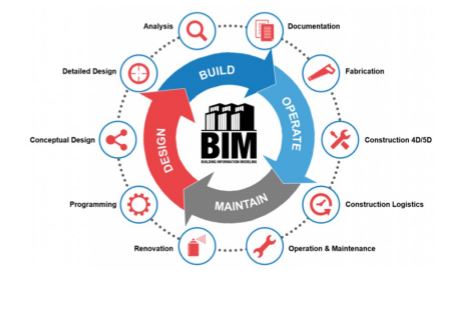

définit tout simplement le BIM comme la modélisation des informations
de la construction: « utilisation d’une représentation numérique
partagée d’un actif bâti pour faciliter les processus de conception,
de construction et d’exploitation de manière à constituer une
base fiable permettant les prises de décision.» Le BIM, c’est de la
3D en somme? Non.La maquette numérique est une représentation
graphique 3D alimentée par les caractéristiques physiques et fonctionnelles
du bâtiment
En bref, le BIM c’est construire virtuellement.

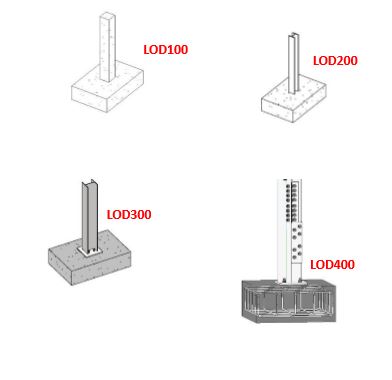

LOD : Levelof Developmentsfait référence au stade de développement complet de la maquette à chaque phase du projet, aussi bien d’un point de vue géométrique que descriptif.
LOD100: la modélisation conceptuelle est basée sur des volumes ou des symboles génériques de manière globale.
LOD200: les différents éléments sont modélisés par des volumes ou des symboles mais sont définis en tant qu’objets ou assemblages. Une grande précision dans les quantités, les emplacements ou les dimensions n’est pas requise. Ce niveau de développement est comparable à nos phases APS (avant‐projet sommaire) et APD (avant‐projet détaillé).
LOD300: le modèle est exploitable pour l’exécution, chaque élément est clairement identifié et quantifié. Les notes de calcul et plans de coffrage peuvent être générés.
LOD400: c’est le niveau de développement qui correspond à l’élaboration des plans d’atelier (armatures, assemblages, fabrication).
LOD500: c’est la phase de recollement. Le modèle correspond à ce qui a été construit. C’est le livrable nécessaire pour les phases d’exploitation du bâtiment.
